- 產品詳情

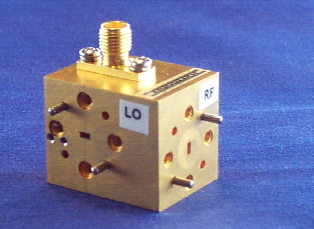

HBUC系列寬帶平衡上變頻器適用于寬頻段的波導，從 26.5 GHz 到 110 GHz。它采用低損耗結構，與一對匹配的 GaAs(砷化鎵)肖特基二極管相連，以實現最小的轉換損耗和最大帶寬。其設計特性包括卓越的本振(LO)噪聲抑制和 LO-RF 隔離。
上變頻器通過將較低的中頻(IF)頻率與較高的毫米波(MMW)本振頻率相結合來生成毫米波信號。通過組合 LO ± IF(DSB，雙邊帶)產生雙信號，或通過選配的濾波器來抑制不需要的邊帶以獲得單邊帶(SSB)上變頻。對于較低的 LO 驅動電平，還提供了偏置版本。
| Model Number | Frequency* (GHz) | Waveguide Band | RF Output Power**(typical) PLo@+13 dBm FiF@2 GHz PIF@+10 dBm |
| HBUC28 | 26.5-40.0 | WR-28 | +4.0 dBm |
| HBUC22 | 33.0-50.0 | WR-22 | +4.0 dBm |
| HBUC19 | 40.0-60.0 | WR-19 | +1.5 dBm |
| HBUC15 | 50.0-75.0 | WR-15 | +1.0 dBm |
| HBUC12 | 60.0-90.0 | WR-12 | +1.0 dB |
| HBUC10 | 75.0-110.0 | WR-10 | 0 dB |
應用領域
- 頻率轉換器
- 信號處理
- 電子戰 / 電子情報系統(EW / ELINT)
- 頻率測量
- 調制轉換
產品特性
- 高中頻帶寬
- 中等本振驅動電平
- 緊湊設計
- 低轉換損耗
- 可選濾波器
