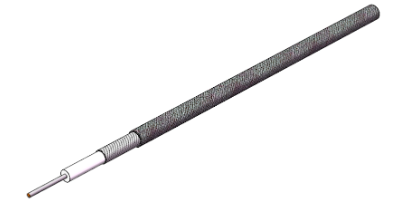

EZ-FLEX.47-CU-DS是一種雙屏蔽、非磁性的同軸電纜，具有以下特點和規格：
特點：
銅渣復合材料外導體：提供與實心護套銅相同的100%覆蓋率，且易于手工加工和成型。
SPC中心導體：這種電纜適用于需要高質量信號傳輸的場合。
PTFE介質：提供絕佳的電氣性能和耐熱性。
雙屏蔽設計：可以有效屏蔽電磁干擾，提升信號傳輸穩定性。
非磁性設計：適合對電磁干擾敏感的應用場合。
適合RoHS標準：符合環保標準。
規格：
尺寸：
中心導體直徑：0.0113英寸(0.287mm)
介電直徑：0.0340英寸(0.864mm)
導體外徑：0.0470英寸(1.194mm)
材料：
中心導體材料：SPC(鍍銀銅)
介電材料：聚四氟乙烯(PTFE)
外導體材料：銅渣復合物，銅管
機械特性：
最低溫度：-55°C
最高溫度：+200°C
內側打彎半徑(最小)：0.125英寸
重量：0.47磅每100英尺
電氣特性：
標稱阻抗：50Ω
標稱阻抗容差：±1.5Ω
傳輸速度：70%
屏蔽效果：>120db
耐壓：2000 VRMS，@ 60 Hz
最大工作頻率：116GHz
衰減(DB/100英尺)：
在0.5GHz時：23db
在1.0GHz時：32.9db
在18.0GHz時：156.1db
在65.0GHz時：383.6db
功率處理能力(瓦特 CW @ 20°C)：
在0.5GHz時：80W
在50.0GHz時：7W
這款電纜的優異屏蔽性能和高頻率工作能力，使其在高頻信號傳輸、精密電子設備和實驗室應用中具有廣泛的應用潛力。
