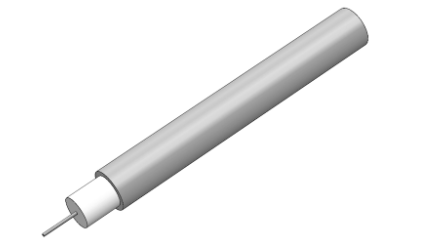

EZ-141-100-AL 是一種鋁護套的半剛性同軸電纜，具有100歐姆的特定阻抗。該電纜由鋁制外導體、鍍銀銅包鋼(SPCW)中心導體和PTFE(聚四氟乙烯)絕緣材料構成，具備以下特點：
尺寸：
中心導體直徑：0.0100 英寸
絕緣層直徑：0.1090 英寸
外導體直徑：0.1410 英寸
材料：
中心導體材料：鍍銀銅包鋼(SPCW)
絕緣材料：PTFE
外導體材料：鋁
機械特性：
溫度：-55°C~125°C
最小內彎半徑：0.188 英寸
重量：每100英尺 2.40磅
電氣特性：
標稱阻抗：100 歐姆，誤差±2.5 歐姆
傳播速度：69.5%
屏蔽效果：>165 dB
耐壓：5000 VRMS @ 60 Hz
連續(xù)工作電壓：2000 VRMS max
最大工作頻率：43 GHz
衰減(以100英尺為單位)：
0.5 GHz：7.6 dB
1.0 GHz：11.1 dB
5.0 GHz：28.1 dB
10.0 GHz：43.4 dB
18.0 GHz：63.6 dB
26.5 GHz：82.8 dB
功率(在20°C下)：
0.5 GHz：600 W
1.0 GHz：450 W
5.0 GHz：180 W
10.0 GHz：120 W
18.0 GHz：73 W
26.5 GHz：70 W
這款電纜以其輕量化設計(比銅護套電纜輕40%)和優(yōu)異的電性能，適用于對重量敏感的應用場景。
相關型號：
EZ-141-100-AL
EZ-141-100
EZ-141-100-AL-TP
EZ-141-100-TP
