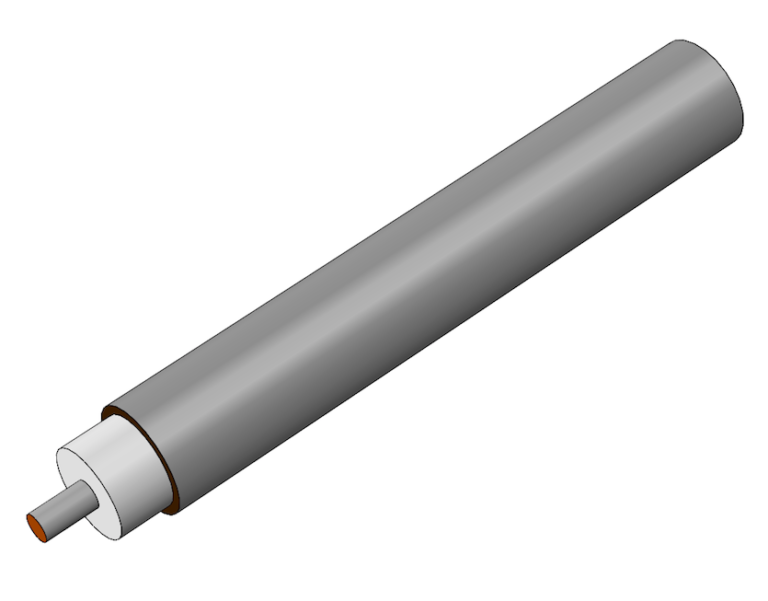

EZ Form半剛性電纜M17/129-00001
發布時間:2021-12-27 17:10:26 瀏覽:821
EZ Form提供27條滿足MIL-DTL-17標準規定的銅和鋁護套半剛性電纜。EZ Form半剛性電纜滿足或超出Mil標準規范,并有各種規格尺寸和飾面板可供選擇。
為避免氧化反應,EZ Form建議將該產品儲存在其原始包裝中,并將其放置在干燥溫度控制的工作環境中一直到使用。
EZ Form具備AS9100D航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。EZ Form產品被廣泛應用于軍用、航空航天、通信、醫療、儀表和測試領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
或聯系我們的銷售工程師:0755- 83642657 QQ: 2295048674
EZ Form半剛性電纜M17/129-00001規格:
方面 | 單位 | M17/129-00001 |
修訂版 E | ||
外導體直徑 | 在 | 0.25* |
毫米 | 6.35* | |
中心導體直徑 | 在 | 0.0641 |
毫米 | 1.63 | |
介電直徑 | 在 | 0.209 |
毫米 | 5.31 | |
材料 | ||
外導體 | 銅 | |
外導體電鍍 | 錫 | |
電介質 | 聚四氟乙烯 | |
中心指揮 | 最高人民法院 | |
符合 RoHS | 是的 | |
機械特性 | ||
溫度范圍 °C | ℃ | -40 到 +90° |
內彎曲半徑(最?。?/span> | In | 0.375 |
毫米 | 9.25 | |
重量 | 磅 / 100 英尺 | 10.6 |
公斤/100米 | 15.8 | |
電氣特性** | ||
標稱阻抗 | 歐姆 | 50.0 +/- 0.5 |
傳播速度 | —— | 0.695 |
屏蔽效能 | D b | >165 |
耐壓 | VRMS @ 60 Hz | 7500 |
持續工作電壓 | 最大電壓有效值 | 3000 |
最大工作頻率 | GHz | 18 |
衰減 | 0.5GHz | 5 |
(db / 100 Ft 典型值) | 1.0 GHz | 7.5 |
5.0 GHz | 20 | |
10.0GHz | 33 | |
18.0 GHz | 48 | |
26.5GHz | 不適用 | |
40.0 GHz | 不適用 | |
50.0 GHz | 不適用 | |
65.0 GHz | 不適用 | |
90.0 GHz | 不適用 | |
功率(Watts Cw | 0.5GHz | 不適用 |
@ 20 °C,最大值) | 1.0 GHz | 1400 |
5.0 GHz | 不適用 | |
10.0GHz | 350 | |
18.0 GHz | 200 | |
26.5GHz | 不適用 | |
40.0 GHz | 不適用 | |
50.0 GHz | 不適用 | |
65.0 GHz | 不適用 | |
90.0 GHz | 不適用 |
推薦資訊

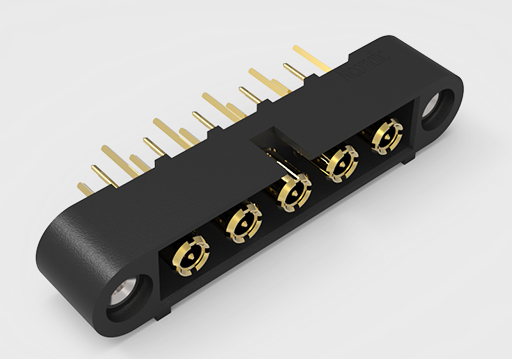

Nicomatic 221D00F22-0002-3300CMM是一款高性能的22系列雙排公頭連接器,專為PCB設計,支持4至60個信號觸點,具備D型端接方式,適用于電源和同軸特殊觸點。這款連接器擁有0個低頻觸點和2個高功率/高頻右側觸點,采用3300CMM型號的直通孔高功率觸點,長度為3毫米。它配備了F22型號的固定硬件,帶有鎖定配對插座和開槽螺母,適合0.8至2毫米厚度的PCB,是工業設備和通信系統中對電源及信號質量要求較高的應用的理想選擇。
