Teledyne SP Devices 14位數字轉換器ADQ114-800 MSPS
發布時間:2021-01-18 16:57:17 瀏覽:1189
Teledyne SP Devices ADQ114是全球領先的14位轉換器。ADQ114采用Teledyne SP Devices的ADC交織技術實現的獨特800 MSps捕獲速率,能夠滿足射頻/中頻采樣、高分辨率超聲成像和高速數據記錄等要求。
在默認配置中,ADQ114有一個AC耦合AFE,其截止頻率較低,為10 Hz,但也有幾種選擇,例如使用放大器的DCAFE或與低頻AC耦合的AFE。
數字轉換器通過高速USB2.0電纜或可選的Compact PCI Express/PXI Express接口連接到主機。所有接口類型都允許以高傳輸速率傳輸數據流。
特征
軟件開發工具包(SDK)
ADQ114附帶了一個易于使用的API,它可以很容易地集成到任何應用程序中。用于應用程序開發的軟件工具包括C/C、MATLAB和Windows XP/Vista DLL。SDK還包括SPDS的數據捕獲工具ADC apture Lab。
FPGA和ADQ開發工具包
ADQ114使用兩個XilinxVirtex5FPGA。第一個FPGAXC5VSX50T-1運行SP設備的交錯算法。第二個FPGAXC5VLX30T-1處理數據管理,如DRAM、主機通信、觸發器和控件。FPGA通過ADQ開發套件向用戶開放,用于自定義信號處理。該套件包含您開始使用FPGA開發所需的一切,以及示例和文檔。FPGA升級可用于要求實時的信號處理任務。
采集功能
標準觸發器選項有外部觸發器、內部觸發器、軟件觸發器和級別觸發器。對于PXIe單元,也能夠運用背板觸發器。多記錄模式可以與任何觸發器的功能結合使用。每個記錄都標記一個標題,其中包含時間戳、記錄計數器、觸發器計數器和記錄類型。提高的觸發精度將使觸發時間達到子樣本級別。
ADQ設計服務
Teledyne SP Devices提供了定制ADQ系列數字轉換板的可能性。定制可以包括硬件、軟件和FPGA固件更改。
深圳市立維創展科技有限公司,優勢渠道提供Teledyne SP Devices產品訂貨,歡迎咨詢了解。
詳情了解Teledyne SP Devices請點擊:/brand/69.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
ADQ114-800 MSPS,14位數字轉換器
產品信息 | |
采樣率 | 140-800 MSPS |
解析度 | 14位 |
輸入信號范圍 | 0.25或2.2 V pp 1) |
輸入通道 | 1個 |
輸入帶寬 | 直流-720 MHz 2) |
記憶體大小 | 128毫克樣品 |
觸發 | 軟件/擴展/級別 |
內部時鐘 | 軟件可選采樣率 |
外部時鐘 | 0.25-2 V峰峰值 |
介面 | USB 2.0和PXIe |
外型尺寸 | 100 x 160毫米 |
外殼尺寸 | 103 x 163毫米 |
下一篇: ANDON氣體傳感器插座
推薦資訊

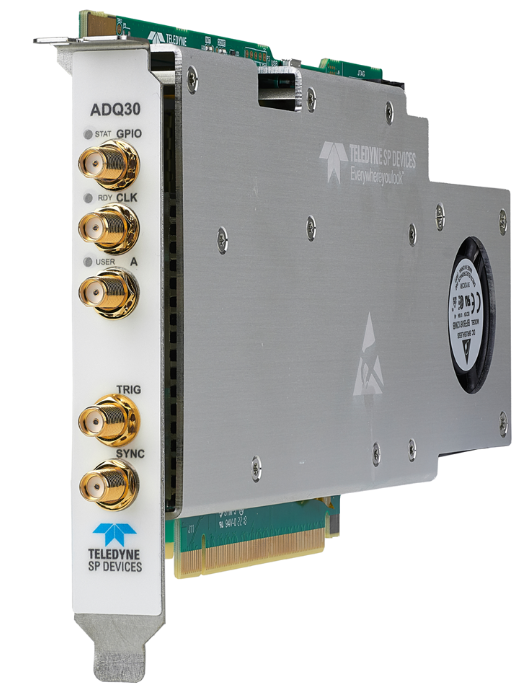

Teledyne SP Devices ADQ30是12位、1 GSPS單通道數據采集板,具有強大的單通道配置和高達1 GSPS的采樣速率。配備Xilinx Kintex Ultrascale KU040 FPGA,支持7 GB/s的流傳輸至主機PC或GPU。具備12位垂直分辨率、1 GHz輸入帶寬和8 GB板載內存。適用于飛行時間質譜法、分布式光纖傳感、激光雷達和科學儀器等領域。

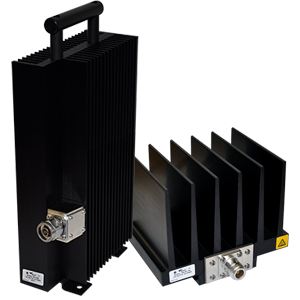

?射頻終端是種以電氣模式線接同軸射頻端口的專用設備。Bird射頻?終端以其高質量、堅固的結構和保守的額定功率而聞名于世。Bird射頻為全球客戶提供快捷簡便的RF測試工具,廣泛應用于通信、醫療、軍用和半導體測試市場。
